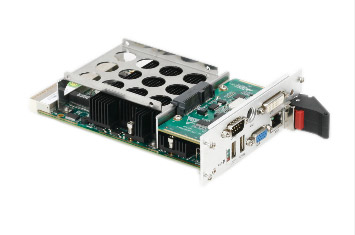

产品名称: CPC-3813CLD3N
产品型号: CPC-3813CLD3N
产品简述: CPC-3813CLD3N是一款3U Compact PCI高性能计算机,低功耗、宽温(-40℃~85℃),主板基于Intel® Calpella + ECC平台i7-620LE 2.0GHz高性能低功耗处理器,QM57 Express Chipset芯片组架构。该产品的处理器、内存、硬盘等主要部件采用板载设计,支持传导加固,最大限度的确保了CompactPCI系统的高可靠性。产品主要应用于航天机载、装甲车载应等领域。能够满足军工对数据采集、雷达、电子对抗、火炮控制等需求。
  产品详情:

ompactPCI总线:

J1支持32Bit、33MHz CPCI总线

兼容PICMG 2.0核心规范、PICMG 2.1热插拔规范,3.3V/5V VIO信号环境

通过PCI to PCI桥扩展CPCI总线

中央处理器:

CPC-3813CLD3N:Core™i7-620LE 2.0GHz,额度功耗25W

Mobile Intel®QM57 Express Chipset

内存:

板载2GB DDR3 ECC SDRAM 800/1066MHz 内存颗粒,支持Un-buffered ECC

图像显示:

采用Core?i7 处理器集成的Intel®HD Graphics显示芯片

CPC-3813CLD3N支持VGA、DVI-D输出

VGA: 2048×1536@75Hz,VGA信号引出到后IO

DVI: 1600×1200@60Hz

存储接口:

板载8GB SSD,板载2.5″SATA硬盘位,同时两路SATA信号引出到后IO

网络接口:

前板:1个千兆以太网口

后IO板:2路独立的10/100/1000M以太网口到后IO板

前面板接口:

USB x2, RS232,VGA,GbE,DVI-D

后IO板:

CPC-RP3813:USB x2、DB9型RS232 x2、VGA 、GbE x2

系统检测:

WINBOND W83627DHG内建看门狗定时器,支持1-255秒或1-255分,510级,超时中断或复位系统

硬件检测系统电压、电流、温度

环境规格:

工作温度: 0℃~+55℃

-20℃~+70℃(工业级)

相对湿度:5%~90% 非凝结

机械规格:

3U 板卡尺寸规格:169.3mm(长)×100mm(宽)×15.5mm(高)

冲击:

20g,11ms (工作状态)

50g,11ms(非工作状态)

振动(5Hz-2000Hz):

3Grms (工作状态)

5Grms (非工作状态)

兼容规范:

PICMG 2.0 R3.0 Compact PCI Specification

PICMG 2.1 R2.0 Compact PCI Hot Swap Specification

操作系统:

Windows XP、Linux、VxWorks

订货信息:

CPC-3813CLD3N       3U CPCI主板i7-620UE2.0GHz/2G DDR3/GbEx2/ VGA/ DVI-D/ PS2/ USBx2/SATAx2/RS-232/-20℃~+70℃

CPC-RP3813          CPC-3813CLD3N后IO板GbEx2/VGA /USBx2/SATAx2/ RS-232x2
