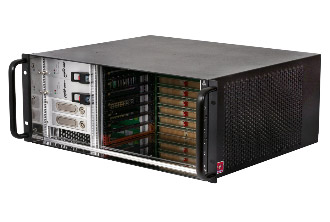

产品名称: CPC-8408 4U 8槽 机箱
产品型号: CPC-8408
产品简述: CPC-8408是一款4U 8槽19" 标准上架式CompactPCI机箱,支持1个系统槽、7个扩展槽,支持前后插卡,符合PICMG2.0、PICMG2.1、PICMG2.5、PICMG2.9、PICMG2.16规范。可插拔风扇模块,从右到左吹风式散热设计,进风口安装防尘网,更换方便。产品集成系统监控模块ISM以及存储位, 提供一个高可靠性、高稳定性、高容量的CPCI通讯计算平台。该产品适用于通讯、语音增值、视讯、军工、测控等多个领域。
  产品详情:

4U 8槽19"标准上架式CompactPCI系统平台

1个系统槽、7个扩展槽,兼容32/64bit、33/66 MHz,支持Rear I/O

2个2.5""可插拔硬盘托架,1个PICMG2.9系统监控模块ISM

1+1 250W 3U8HP CPCI冗余电源, 兼容AC/DC输入

5个80mm轴心风扇,从右到左吹风式散热设计

机箱结构:

尺寸:4U x 481.7mm x 362.6mm (H x W x D)
6U CPCI前插卡(233mm×160mm),后IO插卡(233mm×80mm)
2个2.5"可插拔硬盘托架,1个智能监控模块
不锈钢金属箱体,黑色喷漆工艺

背板:

背板CPC-9108B:
1个系统槽、7个扩展槽,32/64bit、33/66 MHz CompactPCI总线,支持Rear I/O
1+1 250W 3U8HP CPCI冗余电源, 兼容AC/DC输入
兼容PICMG2.0、PICMG2.1规范
背板CPC-9108H:
1个系统槽、7个扩展槽,32/64bit、33/66 MHz CompactPCI总线,支持Rear I/O
1+1 250W 3U8HP CPCI冗余电源, 兼容AC/DC输入
兼容PICMG2.0、PICMG2.1、PICMG2.5规范
背板(CPC-9108HP):
1个系统槽,6个PICMG2.5节点槽,1个交换槽,支持32/64bit、33/66 MHz CompactPCI总线以及GbE交换总线,支持Rear I/O
1+1 250W 3U8HP CPCI冗余电源, 兼容AC/DC输入
1个PICMG2.9系统监控模块ISM,监控系统电压、风扇状态、温度、各个FRU的运行状态、提供一个近端、远端系统管理平台
兼容PICMG2.0、PICMG2.1、PICMG2.5、PICMG2.9、PICMG2.16规范

系统散热:

从右到左吹风式散热设计
5个80mm轴心风扇,4800rmp,最大风速7.8m/s

系统电源:

2个250W 3U CPCI电源,可以选配交流或直流输入
1+1冗余备份,具有过压、过流、短路保护电路以及均流功能

环境规格:

工作温度: -5℃~55℃
存储温度:-45℃~85℃
相对湿度:5%~90% 非凝结
MTBF > 50,000 hours
MTTR < 0.5 hours

机械规格:

安全性:满足GB4943的基本要求
EMC:无线电骚扰限值符合GB9254-1998标准A 级
抗扰度符合GB/T 17618-1998标准A 级
抗振动:5-17Hz/1mm振幅,17-200Hz/1g 加速度
抗冲击:10g加速度,11ms 周期

订货信息:

CPC-8408H-1



    19” 4U 8槽64Bit CPCI系统/ CPC-9108H背板/H.110/2个HDD槽位/2个250W CPCI电源

CPC-8408H-2



19” 4U 8槽64Bit CPCI系统/ CPC-9108H背板/H.110/2个HDD槽位/可选配CPCI电源

CPC-8408HP-1



19” 4U 8槽64Bit CPCI系统/ CPC-9108H背板/2.16/H.110/2个HDD槽位/2个250W CPCI电源

CPC-8408HP-2

19” 4U 8槽64Bit CPCI系统/ CPC-9108H背板/2.16/H.110/2个HDD槽位/可选配CPCI电源

CPC-      8408B

19” 4U 8槽64Bit CPCI系统/ CPC-9108B背板/2个HDD槽位/2个250W 19” 4U 8槽64Bit CPCI系统/ CPC-9108B背板/2个HDD槽位/2个250W CPCI电源
